JAI大法兰机架<69标>、JAII<69标> 机架

JAI大法兰机架本身无轴的支承点,搅拌轴是以减速机输出轴的两个支承轴为受力支点,可用于传递小功率,不受或只受较小轴向负荷、搅拌不太强烈的搅拌装置。搅拌轴与减速机的联接...
立即咨询



JAI大法兰机架本身无轴的支承点,搅拌轴是以减速机输出轴的两个支承轴为受力支点,可用于传递小功率,不受或只受较小轴向负荷、搅拌不太强烈的搅拌装置。搅拌轴与减速机的联接必须用刚性联轴器,特别是以JQ型夹壳联轴器为最佳。

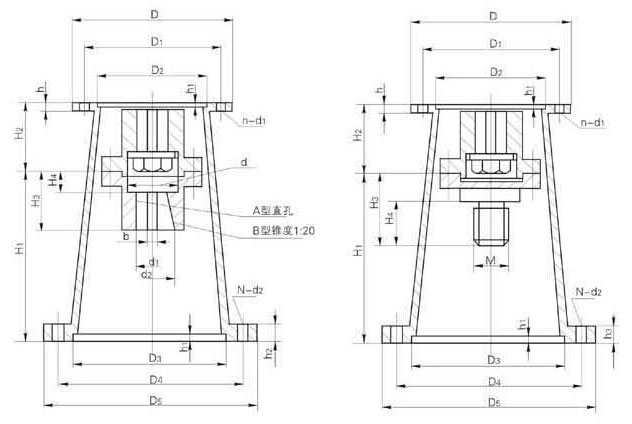

JAⅠ<69标>无支点机架主要参数及尺寸



机架型号 减速机型号 输入端接口 输出端接口 H1 H2 H3 H4 d A型直孔 B型维孔
Ⅰ220
D D1 D2 h h1 n-d1 D3 D4 D5 h n-d2 d1 b d2 b
JAⅠ0 B0 190 160 140 16 5 4-12 165 210 250 16 6-12 205 55 55 18 45 30 8
JAⅠ1 B1 230 200 170 16 5 6-12 215 260 290 16 8-12 226 84 75 25 50 35 10 35 10
JAⅠ2 B2 260 230 200 20 6 6-12 290 350 380 20 8-14 250 96 90 30 70 45 14 50 14
JAⅠ3 B3 340 310 270 22 6 6-13.5 360 440 480 22 8-18 300 112 110 30 80 55 16 60 18
JAⅠ4 B4 400 360 320 22 7 8-15 440 530 580 25 8-22 384 141 130 40 90 70 20 70 20
JAⅠ5 B5 490 450 400 25 7 12-18 450 550 600 28 8-22 390 160 150 40 115 90 25 85 25


JAI大法兰机架<69标>、JAII<69标> 机架适用于摆线针轮减速机的联接,配刚性联轴器,上联轴器装JA型直孔,下联轴器装A型直孔或B型锥孔,锥度为1:20的联轴器。该机架无支承适用于反应器传来的轴向力不大时使用。

JAⅡ<69标>无支点机架,配螺纹联轴器主要参数及尺寸

机架型号 减速机型号 输入端接口 输出端接口 H1 H2 H3 H4 M 反应罐容积(升)
D D1 D2 h1 h N-d1 D3 D4 D5 h3 N-d2
JAⅡ1 B1 230 200 170 5 16 6-12 215 260 290 16 8-12 226 84 93 50 M33×2 50-100
120 60 M42×3 200
JAⅡ2 B2 260 230 200 6 20 6-12 230 300 345 20 3-18 254 96 120 60 M42×3 200-300
120 60 M48×3 500
JAⅡ3 B3 340 310 270 6 22 6-13.5 320 400 460 22 4-20 328 112 120 80 M60×4 1000
120 80 M68×4 1500
120 80 M78×4 2000
JAⅡ4 B4 400 360 320
(316)
7 22 8-15 440 530 580 25 8-22 384 141 130 80 M78×4 3000
JAⅡ5 B5 490 450 400 7 25 12-18 450 550 600 28 8-22 390 160 130 80 M78×4 5000
